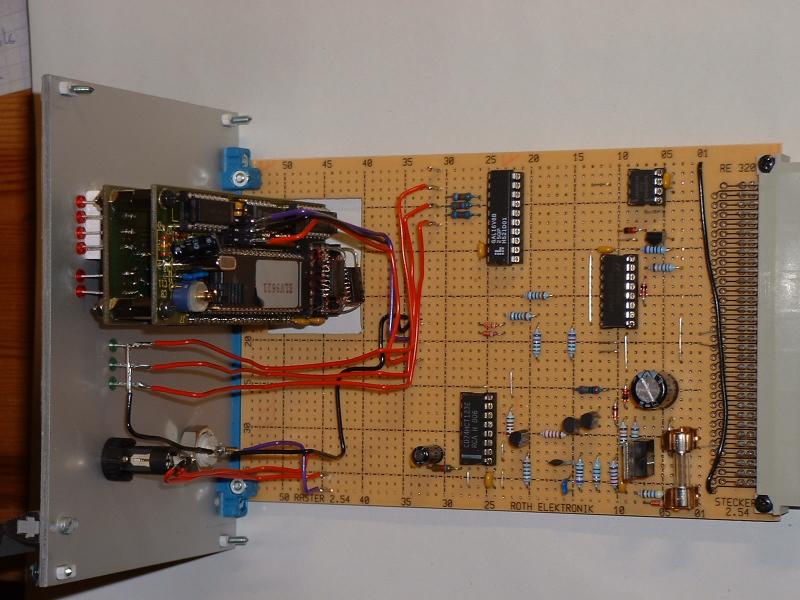

Frequenzzähler-Einschub für 19" Rack
10. Juli 2000
Eigenschaften
-
Messen von beliebigen Signalformen an der Eingangsbuchse mit einem Pegel von ?? (hier sollte etwas stehen, ist wohl beim Doku schreiben untergegangen. :-( )
-
Umschalten der Signalquelle per Taster zwischen
-
Frequenzgenerator (über Bus)
-
Eingangsbuchse
-
Pulsweitenmodulator (über Bus)
-
-
Frequenzbereich zwischen 10 bis 99990 Hz bei einer Auflösung von 10 Hz (Anzeige 1 bis 9999)
-
Anzeigen der Frequenz über 4 Sieben-Segment-LED-Anzeigen (rotleuchtent) mit automatischer Abschaltung der Anzeigen bei f=0
Den ICM7207A gibt es ebenso wie einen Vergleichstyp leider nicht mehr!
Sollte sich dies seit 2000 geändert haben, bitte mir gerne eine Mail schicken.
Funktionsweise
Nach dem Einschalten der Versorgungsspannung liefert IC5 (MAX690) einen Reset-Impuls, der den Zähler IC2 (4022) resettet.
Mit dem Zähler, bedient durch S1, wird die Signalquelle ausgewählt (FG,Bu,PWM).
Die ausgewählte Signalquelle wird über die LEDs D5-D6 angezeigt.
Die Signale, die Zählerausänge und die Torzeit gelangen zum GAL und werden nach folgender Gleichung behandelt (vollständiges GAL-Programm s.u.):
Cl = /FG * Q0 * Tor + Bu * Q1 * Tor + /PWM * Q2 * Tor
Das ausgewählte Signal gelangt nun für 1sec an den Count-Eingang des Zählers IC4 (ICM7217A). Die Frequenz wird über die vier 7-Segment LEDs angezeigt.
Die Eingangssignale Frequenzgenerator und PWM gelangen über den Bus zum GAL, das Eingangssignal aus der Buchse durchläuft einen Vorverstärker (um T1-T3) und wird auf 5V verstärkt bzw. begrenzt.
Mit S2 kann der Bereich ausgewählt werden: Diese Info fehlt.
Signale über Bus
| Pin | Signal |
|---|---|
| 1 | GND |
| 16 | FG |
| 18 | PWM |
| 28 | 5V= |
Funktionsweise
GAL-Programm
Titel: GAL fuer Frequenzzaehler
Version: 1.0
Erstellt am: 09.01.01
Geaendert am: 10.01.01
Author: (c)2001 Mike Constabel, Marco Grau
chip 24h gal16v8
nc Tor Bu PWM FG Q2 Q1 Q0 nc gnd
/oe nc D2 D1 D0 nc nc nc Cl vcc
equations
D0 = Q0
D1 = Q1
D2 = Q2
Cl = /FG * Q0 * Tor + Bu * Q1 * Tor + /PWM * Q2 * TorAusgabe des Assemblers
EQN2JED -- Boolean Logic to JEDEC file assembler (Version 1.00)
Copyright (R) National Semiconductor Corporation 1990
Document file for fcgal_52.eqn
Device: 16V8
Pin Label Type
——— ————— ————
1 nc unused
2 Tor com input
3 Bu com input
4 PWM com input
5 FG com input
6 Q2 com input
7 Q1 com input
8 Q0 com input
9 nc unused
10 gnd ground pin
11 oe unused
12 nc unused
13 D2 pos,com output
14 D1 pos,com output
15 D0 pos,com output
16 nc unused
17 nc unused
18 nc unused
19 Cl pos,com output
20 vcc power pin
EQN2JED -- Boolean Logic to JEDEC file assembler (Version 1.00)
Copyright (R) National Semiconductor Corporation 1990
Chip diagram (DIP)
._____ _____.
| \__/ |
nc | 1 20 | vcc
Tor | 2 19 | Cl
Bu | 3 18 | nc
PWM | 4 17 | nc
FG | 5 16 | nc
Q2 | 6 15 | D0
Q1 | 7 14 | D1
Q0 | 8 13 | D2
nc | 9 12 | nc
gnd | 10 11 | /oe
|______________|Bauteileliste
| Bezeichnung | Bauteil |
|---|---|
| IC1 | 74LS123 Datenblatt 74LS123 |
| IC2 | 4022 Datenblatt 4022 |
| IC3 | ICM 7207A Datenblatt ICM 7207A |
| IC4 | ICM 7217 Datenblatt ICM 7217 |
| IC5 | MAX690 Datenblatt MAX690 |
| IC6 | GAL16V8 Datenblatt GAL 16V8 |
| T1..T3 | BC546 |
| T4 | 2N7000 Datenblatt 2N7000 |
| C1 | 100μ |
| C2, C7, C8, C10-C13 | 100n |
| C3 | 470p |
| C4 | 47μ |
| C5,C6 | 22p |
| C9 | 1μ |
| D1..D4 | 1n4148 |
| D5..D7 | LED grün low current |
| R1, R2 | 100k |
| R3 | 2k2 |
| R4 | 47k |
| R5, R10, R13, R15, R16 | 10k |
| R6 | 22R |
| R7 | 22k |
| R8 | 1k |
| R9 | 10M (3 x 3M3 + 1 x 100k) |
| R11 | 5k1 |
| R12 | 16k2 |
| R17-R19 | 1k62 |
| Quarz | f=5,24288 MHz, Rs=75Ω |
| 7-Segment-Anzeige | 4x HP HDSP-H103 |
Zubehör
Fassungen
-
1x DIL8
-
1x DIL14
-
2x DIL16
-
1x DIL20
-
1x DIL28
Schaltplan
