Spannungsversorgung für 19" Rack

14. Dezember 2000

Eigenschaften

  • Ausgangsspannungen (alle auf Bus):
    • ±12V, 0.6A
    • +5V, 0.6A
    • 2x18V∼, 1.5A
    • +15V, 1A
    • +24V, 1A unstab
  • Signal auf Bus:
    • Takt TTL 100Hz
  • Ausgänge auf Frontplatte:
    • ±12V, 0.6A
    • +5V, 0.6A
    • +24V, 1.5A unstab

Funktionsweise

Diese Schaltung liefert alle erforderlichen Spannungen auf die Busplatine des Racks. Zusätzlich erzeugt sie ein 100Hz TTL Signal.

Bauteileliste

Bezeichnung Bauteil
B1 Brückengleichrichter KB6U
D x 3 SB360
CL1, CL2 1000μF, 25V
CL3 1000μF, 40V
CS x 4 100nF
R1, R2 2k21
R3 475R
IC1 7805
IC2 7812
IC3 7815
IC4 7912
IC5 74HC14 Datenblatt 74HC14
T1 2N7000 Datenblatt 2N7000

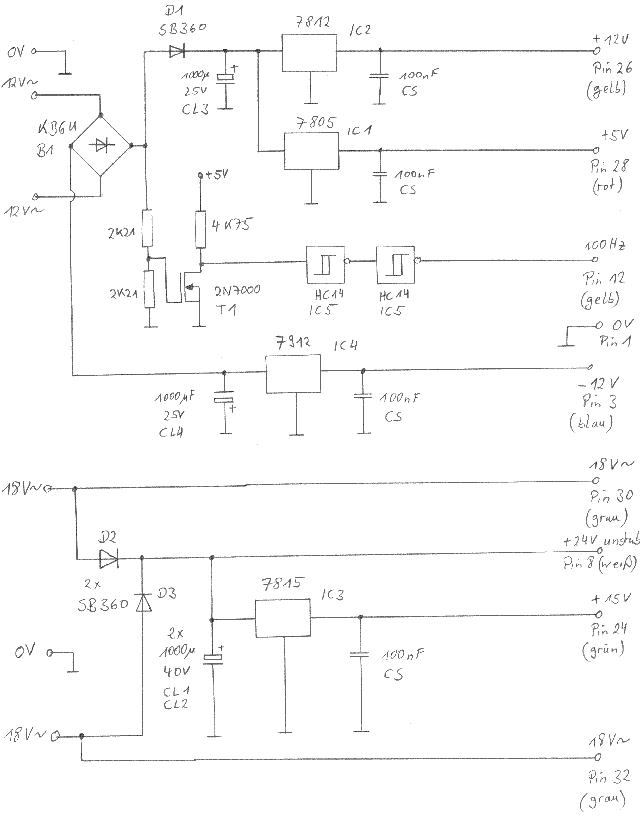

Schaltplan
